Pojemność akumulatora
2010.6kWh
Bank baterii LiFePO4 3360Ah / 598,4V wykorzystujący technologię CTP (Cell to Pack).
Moc znamionowa
1MW
Moc szczytowa 1,1 MW. Wyjście AC 400 V (−20% ~ +15%).
Obudowa kontenerowa
40ft
12192 × 2438 × 2896 mm, 25800 kg.
Cykl życia
6000+ cykle
Ponad 6000 cykli przy zachowaniu 70% SOH — więcej niż 15 lat przy codziennym ładowaniu.
Przegląd
Kontenerowy system magazynowania energii 2 MWh to wysoce zintegrowane, inteligentne rozwiązanie modułowe do magazynowania energii w zastosowaniach komercyjnych i przemysłowych. Wykorzystuje technologię CTP (Cell to Pack) z wielopoziomowym systemem ochrony baterii oraz systemem gaszenia pożaru HFC-227ea i obsługuje połączenie równoległe w celu łatwej rozbudowy systemu. Chłodzenie można określić jako chłodzenie cieczą lub chłodzenie powietrzem.
Pakiety baterii, PCS, BMS, EMS, system gaszenia pożaru i zarządzanie ciepłem znajdują się w jednym kontenerze 40-stopowym — łatwym w transporcie, instalacji i konserwacji.
Standardowa powierzchnia kontenera transportowego
Warstwowy system ochrony baterii oraz zintegrowany system gaszenia pożaru HFC-227ea, z monitorowaniem stanu w czasie rzeczywistym i rejestrowaniem usterek.
Pełny łańcuch ochrony od poziomu ogniwa do poziomu systemu
Inteligentna architektura modułowa, która redukuje liczbę części i połączeń, jednocześnie upraszczając konserwację i wymianę.
Obsługuje połączenie równoległe w celu rozbudowy systemu
Chłodzenie można dobrać odpowiednio do lokalizacji: chłodzenie cieczą dla równomiernej kontroli temperatury lub chłodzenie powietrzem dla prostszej konserwacji.
Wybór dopasowany do klimatu i wymagań projektu
Ponad 6000 cykli przy zachowaniu 70% SOH i trwałość ponad 15 lat przy codziennym ładowaniu.
Niższy koszt całkowity na dostarczoną kWh
Monitorowanie stanu w czasie rzeczywistym i historyczne zapisy usterek przez 4G, z RS485 / CAN na magistrali lokalnej.
Odpowiedni do przyłączenia do sieci energii odnawialnej

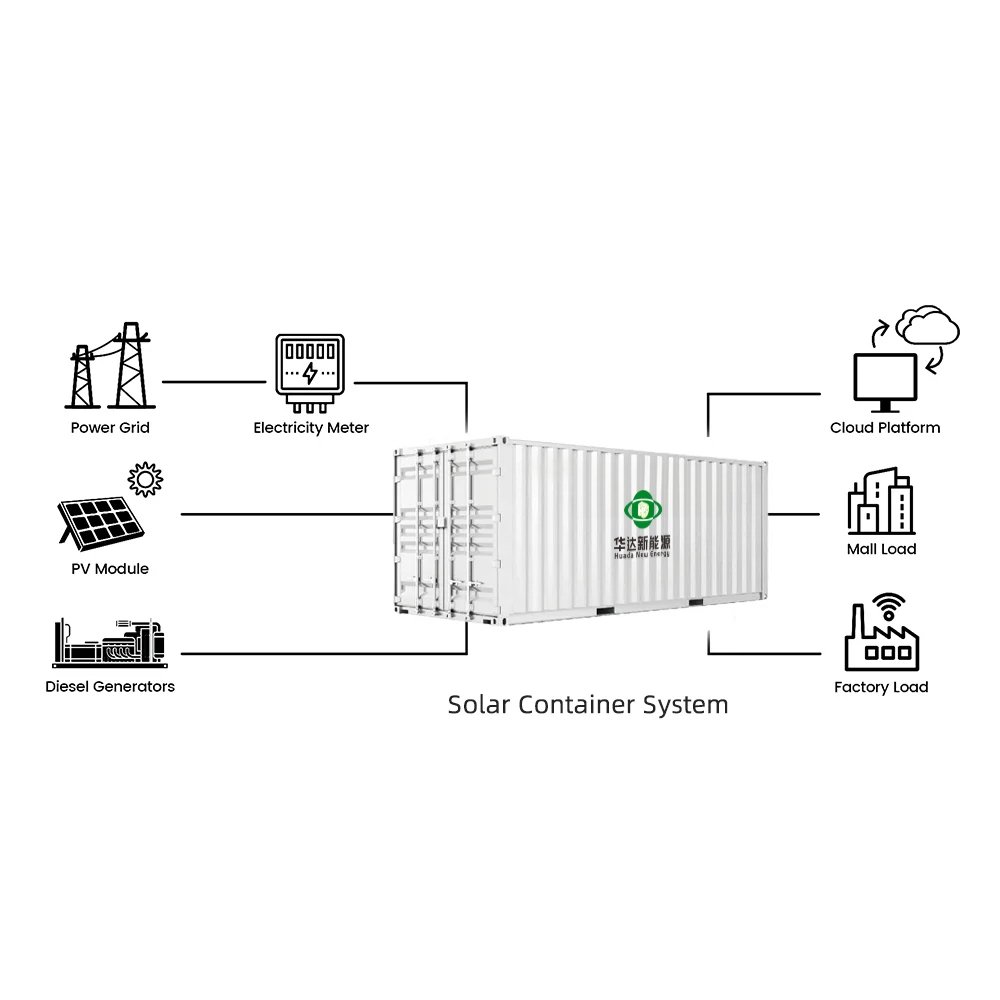

Topologia systemu
Kontener znajduje się w centrum systemu zasilania Twojej lokalizacji: energia słoneczna, sieć i generacja dieslowska zasilają go, a on obsługuje Twoje odbiory, jednocześnie raportując wszystko do chmury.
PV naziemne lub dachowe zasila kontener. Nadwyżka generacji solarnej jest magazynowana zamiast ograniczana i uwalniana, gdy jest więcej warta.
Sieć energetyczna ładuje bank baterii przez licznik energii elektrycznej w taryfie pozaszczytowej. Wyjście AC 400 V (−20% ~ +15%), prąd znamionowy 1444 A.
Istniejące agregaty dieslowskie nadal pracują jako rezerwa — BESS skraca ich czas pracy i zużycie paliwa oraz pokrywa obciążenia podczas rozruchu generatorów.
Obciążenia fabryki i centrum handlowego są obsługiwane całodobowo, a EMS raportuje dane eksploatacyjne do platformy chmurowej przez 4G w celu zdalnego monitorowania.
Cały przepływ jest automatyczny: system zarządzania energią decyduje, kiedy ładować, kiedy rozładowywać i kiedy utrzymywać rezerwę mocy, dzięki czemu obiekt zawsze działa na najtańszej dostępnej energii.

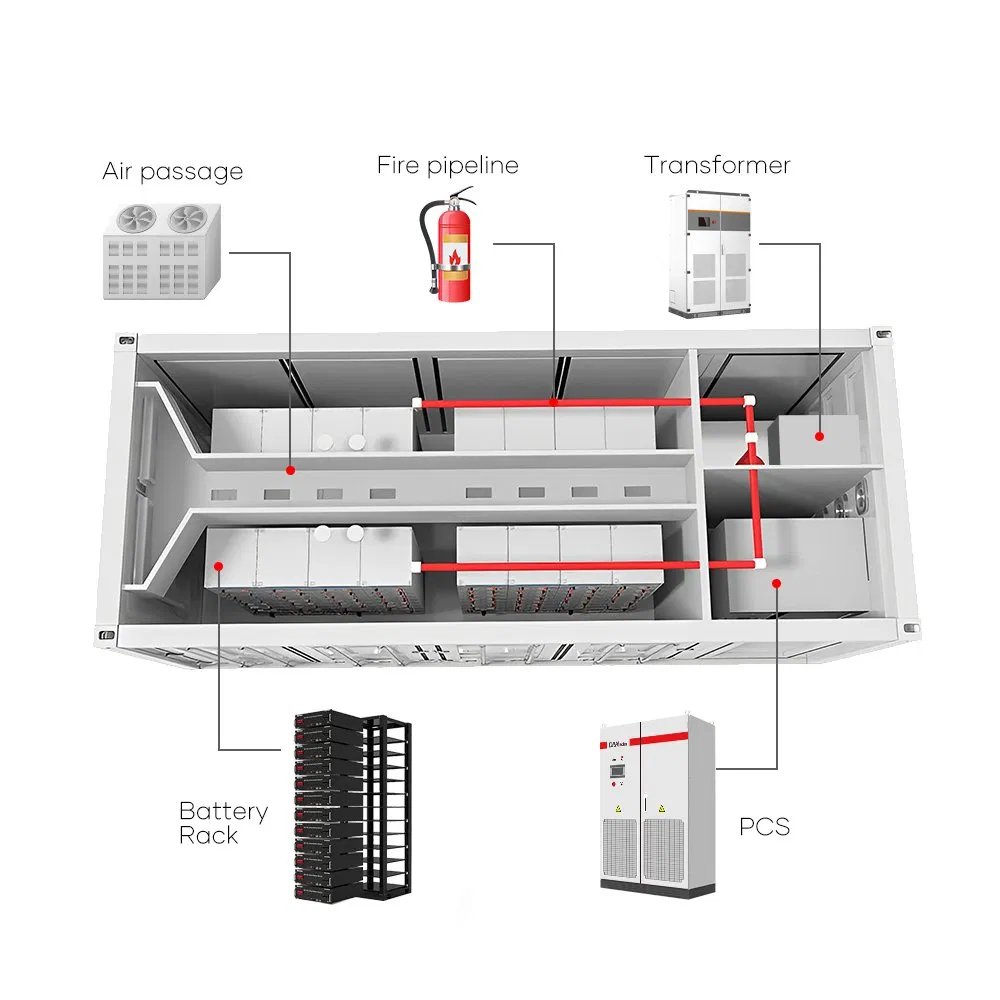

Co jest w środku
Kontener 40-stopowy integrujący pełny łańcuch magazynowania i konwersji z architekturą baterii CTP oraz zintegrowanym systemem gaszenia pożaru.
Bank baterii 3360Ah / 598,4V o mocy znamionowej 2010,6 kWh, zbudowany w technologii Cell to Pack.
Warstwowy system ochrony baterii z monitorowaniem w czasie rzeczywistym i rejestrowaniem usterek.
Moc znamionowa 1 MW (szczytowa 1,1 MW), prąd AC znamionowy 1444 A / maksymalny 1588 A, obsługa połączenia równoległego.
Planuje ładowanie i rozładowywanie oraz raportuje do platformy chmurowej w celu zdalnego sterowania.
Zintegrowany system gaszenia pożaru z czystym środkiem gaśniczym wewnątrz kontenera.
Chłodzenie cieczą lub chłodzenie powietrzem, wybierane odpowiednio do klimatu lokalizacji i wymagań projektu.
Specyfikacje
Kompletne parametry techniczne kontenera 1MW / 2010,6kWh. Potrzebujesz opieczętowanej karty danych do zgłoszenia przetargowego? Zamów ją za pomocą formularza na dole tej strony.
| Element | H098-2 MWh |
|---|---|
| System | |
| Model produktu | H098-2 MWh |
| Pojemność akumulatora | 3360Ah / 598,4V (2010,6kWh) |
| Moc znamionowa | 1 MW |
| Moc szczytowa | 1,1 MW |
| Typ akumulatora | LiFePO4 (fosforan litowo-żelazowy) |
| Żywotność cykliczna baterii | Ponad 6000 cykli |
| Elektryka | |
| Zakres napięcia baterii | 467,5–682,5 V |
| Napięcie wyjściowe AC | 400V (−20% ~ +15%) |
| Znamionowy prąd AC | 1444A |
| Maksymalny prąd wyjściowy AC | 1588A |
| Protokół komunikacyjny | RS485 / CAN |
| Komunikacja bezprzewodowa | Obsługa komunikacji 4G |
| Mechanika i środowisko | |

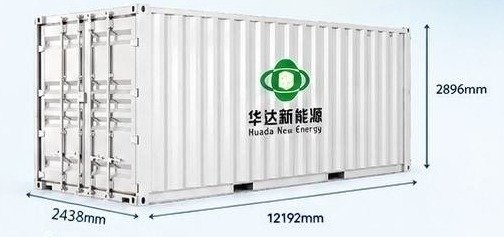

| Wymiary (D×S×W) | 12192×2438×2896 mm (kontener 40-stopowy) |
| Waga | 25800 kg |
| Temperatura wylotu | −20 °C ~ 50 °C |
| Zakres temperatury ładowania | −5 °C ~ 50 °C |
| Temperatura przechowywania | Zalecane 0 °C ~ 45 °C |
| Ochrona i certyfikacja | |
| Ochrona systemu | Zabezpieczenie przed przegrzaniem, przepięciem, nadprądem, przeładowaniem, nadmiernym rozładowaniem, zwarciem obciążenia i przeciążeniem |
| Gaszenie pożaru | System z czystym środkiem gaśniczym HFC-227ea |
| Standardy certyfikacji | IEC, UN38.3, MSDS, RoHS |
Specyfikacje podlegają dokumentom dostarczanym z każdą jednostką. Certyfikaty mogą być dostarczone na życzenie, aby spełnić wymagania konkretnych regionalnych sieci energetycznych i wymagania projektowe.
Zastosowania
Magazynowanie na skalę przemysłową przyległe do zakładów przemysłowych i elektrowni odnawialnych, które potrzebują pojemności megawatogodzinowej w standardowej obudowie kontenera.
Wygładzanie produkcji energii odnawialnej i przesuwanie wytwarzania na godziny szczytowych cen.
Obniżenie opłat za moc i zmniejszenie presji na pojemność transformatora.
Współpraca z generacją PV lub wiatrową w celu stabilizacji produkcji i zwiększenia autokonsumpcji.
Buforowanie ładowania wysokiej mocy bez przewymiarowanych przyłączy sieciowych.
Niezawodne zasilanie dla lokalizacji ze słabym lub przerywanym zasilaniem sieciowym.
Scentralizowane magazynowanie energii w wielu budynkach i dla wielu najemców.
Packing & Delivery
Kontener opuszcza fabrykę w pełni wstępnie przetestowany. Na miejscu wymaga przygotowanego fundamentu, podłączenia kabli i przyłączenia do sieci — nasz zespół wspiera odbiór.
Pojemność, podłączenie do sieci i warunki lokalizacyjne potwierdzone na podstawie profilu obciążenia i lokalnej struktury taryfowej.
Planowane indywidualnie dla każdego projektu
Wykonane zgodnie z potwierdzoną konfiguracją, z zachowaniem dokumentacji partii ogniw i modułów.
Planowane indywidualnie dla każdego projektu
Każda jednostka przechodzi pełne testy FAT przed wysyłką, z wielokrotnymi ponownymi testami QA.
Zakończone przed wysyłką
Wzmocnione opakowanie oraz standardowe punkty dźwigowe, dostosowane do transportu morskiego i lądowego.
Standardowe opakowanie eksportowe
Dokumenty przewozowe i karty parametrów są dołączane do jednostki; wspieramy odprawę celną i odbiór na miejscu.
Zgodnie z harmonogramem wysyłek
Okablowanie na miejscu i przyłączenie do sieci, następnie wdrożenie na platformę chmurową do zdalnego monitorowania.
Zależy od warunków lokalizacyjnych
